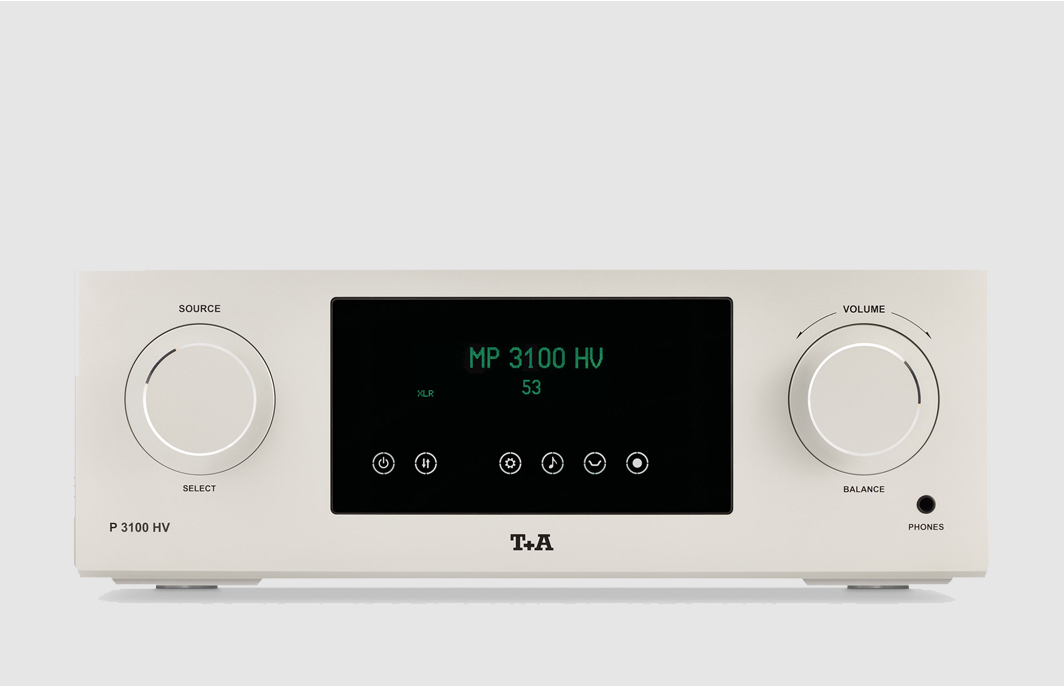

Les préamplificateurs sont les composants les plus importants de tout système haut de gamme. Les appareils sources connectés délivrent des signaux de bas niveau à la section d’entrée du préamplificateur, et la tâche de l’unité est de commuter et d’amplifier ces signaux, de réguler leur volume, de les traiter si nécessaire et de les délivrer aux prises de sortie, prêts pour les amplificateurs de puissance. Tout cela doit être accompli sans altérer ni falsifier le contenu des signaux. Nous avons investi énormément d’efforts dans la conception de préamplificateurs qui répondent pleinement à ces exigences. Les appareils sont de construction discrète et entièrement symétrique, tandis que chaque composant est le plus fin disponible. Le circuit est logé dans les cas de construction sans compromis. La conception et le concept du P 3100 HV sont basés sur le P 3000 HV. Extérieurement, la différence n’est que le numéro de type.

Jusqu’à présent, les étages d’entrée et de sortie du P 3000 HV ont été couplés au contrôle de volume du relais avec des condensateurs de haute qualité.
Dans le P 3100 HV, une nouvelle disposition de carte de circuit imprimé très complexe compense les coefficients de température des transistors et les points de fonctionnement peuvent être réglés exactement, ce qui signifie que les étages de préamplificateur ont un couplage DC pur. Il n’y a plus de condensateurs de couplage dans le chemin du signal entre l’étage d’entrée, le contrôle du volume et l’étage de sortie. La carte préamplificateur est absolument stable en tension et en température.
De plus, nous avons équipé l’alimentation numérique de plus de puissance et l’avons encore mieux protégée. Le transformateur toroïdal déjà surdimensionné de la partie analogique a été agrandi à 115 VA. La somme de ces mesures conduit à une amélioration significative de la qualité sonore.

La technologie :

Dans l’ingénieuse conception globale du circuit de la série HV (= High Voltage) – développée en interne par T + A – tous les étages d’amplification fonctionnent à des tensions de fonctionnement beaucoup plus élevées que d’habitude: dans le préamplificateur, le chiffre est jusqu’à 100 volts, en l’amplificateur de puissance jusqu’à 360 volts. De la même manière que pour les amplificateurs à valve, la modulation réelle de tous les étages peut être maintenue très faible. Seul un très petit pourcentage (moins de 20%) de l’excursion possible des transistors amplificateurs est utilisé, éliminant ainsi virtuellement la courbure (non-linéarité) de cette caractéristique. Des mesures supplémentaires pour améliorer la nature linéaire des étages d’amplification de tension sont également employées. Outre une linéarité exceptionnelle, les tensions de fonctionnement élevées utilisées offrent l’avantage d’une plage dynamique extrêmement large.

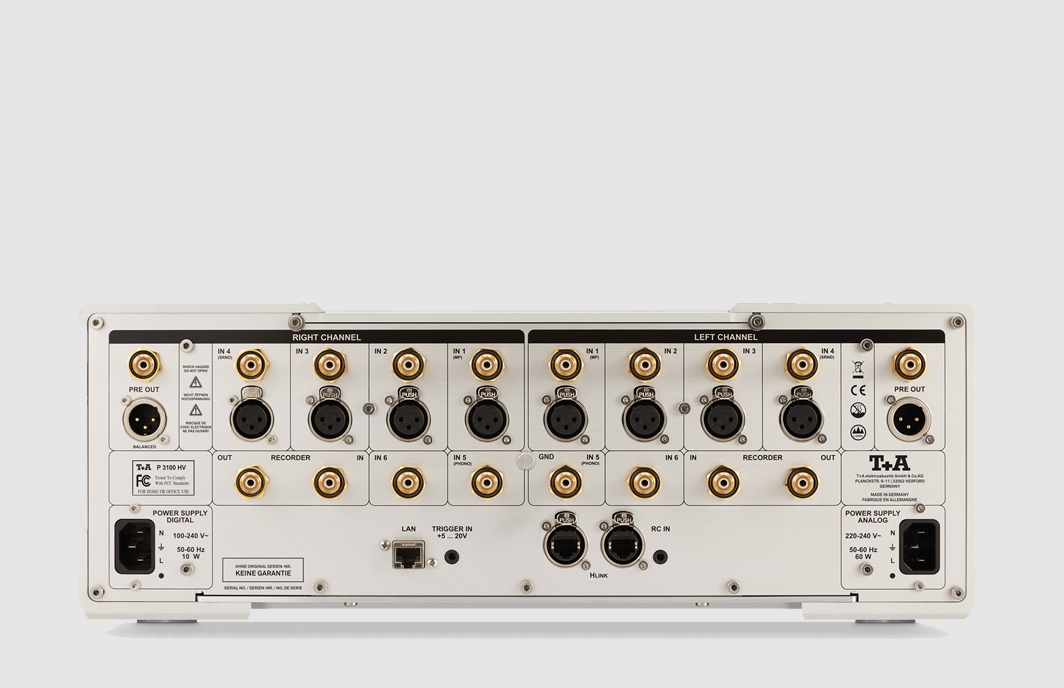

La section de connecteur sur le panneau arrière fournit une preuve impressionnante de la conception sans compromis du P 3100 HV et de la construction double mono symétrique. Les canaux sont toujours séparés. Les cartes de circuits imprimés du préamplificateur sont de construction exactement identique et sont situées sous le couvercle supérieur du boîtier; cette disposition élimine les influences électromagnétiques. Les circuits imprimés sont logés dans leur propre compartiment constitué de plaques d’aluminium à paroi épaisse (10 à 15 mm) et sont complètement séparés et protégés du bloc secteur et de l’alimentation électrique dans la partie inférieure du boîtier. La topologie du circuit est basée sur un amplificateur cascode différentiel avec des transistors J-FET audio sélectionnés à la main. Tous les étages sont de construction complètement discrète sans amplificateurs opérationnels (amplificateurs opérationnels). Leur nature linéaire n’est pas dérivée d’une rétroaction négative «dure», comme dans le cas des amplificateurs opérationnels standard, mais à partir de la qualité de la topologie du circuit et des composants utilisés, qui sont soigneusement sélectionnés et ajustés. Pour cette raison, pratiquement aucune rétroaction négative globale n’est requise. La technologie T + A HV permet de traiter des signaux jusqu’à 80 Vss sans distorsion – une valeur unique pour un préamplificateur à transistor.

Caractéristiques :

  • Etage préamplificateur
  • Réponse en fréquence + 0 / – 3 dB 0,5 Hz – 300 kHz
  • Rapport signal / bruit 108/112 dB
  • Distorsion harmonique totale <0,001%
  • Intermodulation <0,001%
  • Séparation des canaux > 108 dB
  • Entrées asymétriques (RCA) 7 x 250 mVeff … 9 Veff / 20 kOhms
  • Entrées symétriques (XLR) 4 x 500 mVeff … 18 Veff / 5 kOhms
  • Les sorties :
  • Écouteurs 50 Ohms courant élevé
  • 1 x enregistreur 250 mVeff / 100 Ohms
  • PRE sortie RCA Nom 1 Veff, Max 9,5 Veff / 50 Ohms
  • PRE sortie XLR Nom 1,45 Veff, Max 19,6 Veff / 50 Ohms
  • Capacité du réservoir : 75 000 μF
  • Secteur / Accessoires / Dimensions
  • Secteur
  • 2 x 110-120 V / 60 Hz ou 220-240 V / 50 Hz,
    consommation de courant nominale 10 + 60 Watts
  • Veillebetrieb : <0,5 W
  • L’entrée de déclenchement +5 … 20 V pour l’
    entrée de mise en marche externe 4 peut être configurée dans l’ emplacement du module de traitement du signal analogique en mode surround pour les modules phono optionnels MM / MC
  • Télécommande F 3001
  • Accessoires : 2 x cordon d’alimentation, récepteur de télécommande E 2000
  • Dimensions (H x L x P) : 17 x 46 x 46 centimètres
  • Poids : 28 kg / 61,7 livres
  • Finitions : boîtier: laque argent 47 ou laque titane 64
    dissipateur thermique noir 42
  • TARIF : 13.500 €
